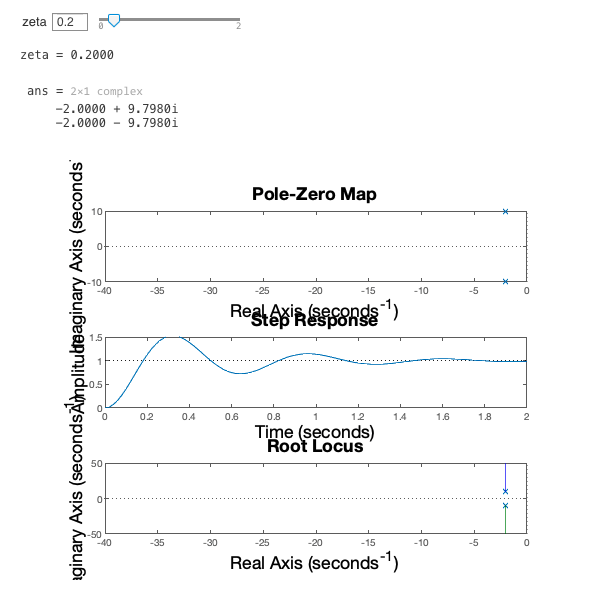

2次遅れ系の極、ステップ応答、根軌跡

clear;close all;
k_dc = 1;
w_n = 10;
zeta = 0.2
s = tf('s');
G1 = k_dc*w_n^2/(s^2 + 2*zeta*w_n*s + w_n^2);
subplot(3,1,1);
pzmap(G1)
xlim([-40,0]);
pole(G1)
subplot(3,1,2);
step(G1,2);
ylim([0,1.5]);
subplot(3,1,3);
rlocus(G1);
xlim([-40,0]);
ylim([-50,50]);
